Monitoraggio dell'ozono disciolto

Fornitore di monitor per l'ozono disciolto

Principio di rilevamento: metodo di assorbimento UV a doppio percorso, utilizzato per l'analisi e il rilevamento della concentrazione di acqua di ozono disciolto nell'acqua del rubinetto, nell'acqua pura o nell'industria dei semiconduttori.

Intervallo di misurazione: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Caratteristiche del prodotto: Questo monitor UV dell'ozono disciolto ha una funzione di regolazione automatica della sorgente luminosa interna, che può regolare la luminosità della sorgente luminosa LED in tempo reale in base ai dati di luce di riferimento del punto zero per garantire la stabilità del punto zero. Questo analizzatore ottico UV della concentrazione di acqua di ozono può essere collegato in parallelo o in serie alla tubazione dell'acqua di ozono disciolto, utilizzata principalmente per l'analisi e il rilevamento della concentrazione di acqua di ozono disciolto nell'acqua di rubinetto, nell'acqua pura o nelle industrie dei semiconduttori.

Questo analizzatore di ozono disciolto ha una funzione di sistema di regolazione automatica con una sorgente di luce UV, che può regolare la luminosità della sorgente di luce LED UV in tempo reale in base ai dati di luce di riferimento per mantenere costanti i dati del punto zero, garantendo la stabilità del punto zero. È un prodotto brevettato della nostra azienda. Questo analizzatore ottico UV della concentrazione di acqua di ozono può funzionare ininterrottamente senza interruzioni per 24 ore.

Analizzatore di ozono disciolto - Panoramica del prodotto

L'analizzatore della concentrazione di ozono disciolto è una misurazione diretta del contenuto di ozono nell'acqua ultrapura o nell'acqua a torbidità costante utilizzando la spettrofotometria ultravioletta. La versione personalizzabile è HF, che può essere utilizzata per una soluzione acquosa di ozono di acido fluoridrico al 20%. I materiali a contatto con l'acqua ozonizzata includono PTFE, FFPM, PFA e quarzo o zaffiro. L'analizzatore della concentrazione di acqua di ozono disciolto UV OZ-300W è dotato di ingresso e uscita ed è dotato di un'interfaccia operativa touch screen. L'uscita è collegata direttamente al PLC con linee di segnale 4-20 mA e RS-485.

L'analizzatore della concentrazione di ozono disciolto ha una funzione di sistema di regolazione automatica con una sorgente di luce UV, che può regolare la luminosità della sorgente di luce LED UV in tempo reale in base ai dati di luce di riferimento per mantenere costanti i dati del punto zero, garantendo la stabilità del punto zero. È un prodotto brevettato della nostra azienda. Questo analizzatore di ozono può funzionare continuamente senza interruzioni per 24 ore. La stabilità superiore di questo analizzatore di concentrazione di ozono è ottenuta attraverso l'uso di un vero sistema ottico a doppio raggio e di una sorgente di luce LED ultravioletta estremamente longeva.

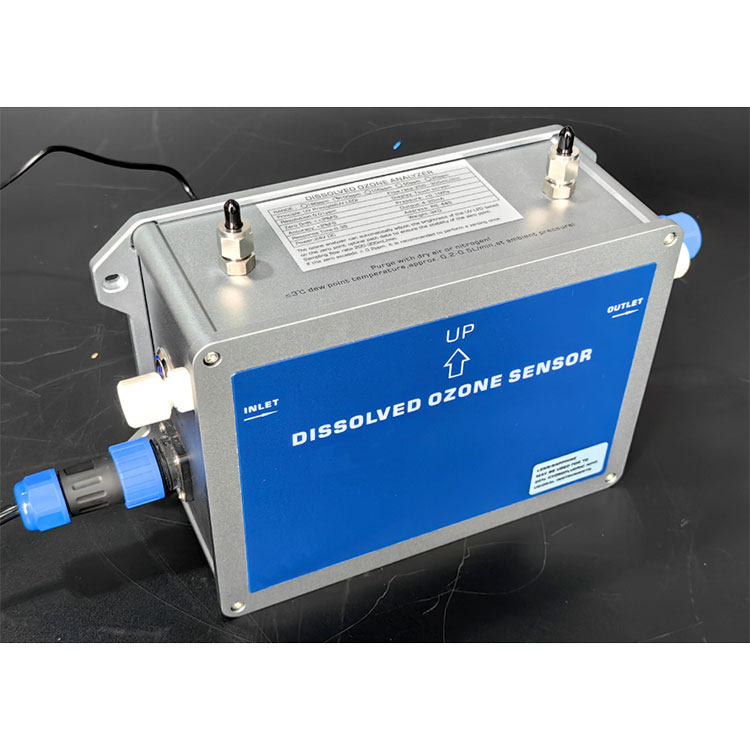

Il guscio dell'analizzatore di concentrazione di ozono disciolto è un guscio di alluminio con design a prova di schizzi, livello di protezione: IP65, dimensioni: 260x160x90 mm (LxAxP) e peso di circa 3 chilogrammi. Questo analizzatore della concentrazione di ozono disciolto nell'acqua può essere montato a parete, con un design a gancio sul retro. Quando è richiesta l'installazione, vengono fornite quattro staffe di montaggio.

La portata in ingresso dell'analizzatore della concentrazione di acqua di ozono disciolto è di 200-300 ml/min. Se è necessario il controllo del flusso, è necessario installare una valvola a farfalla o un flussometro all'uscita dell'analizzatore della concentrazione di ozono disciolto nell'acqua. Questa valvola a farfalla deve essere posizionata dietro il sensore (mai davanti ad esso! L'installazione di una valvola a farfalla all'ingresso genererà bolle, quindi è severamente vietato che l'acqua di ozono con bolle d'acqua entri nell'analizzatore di acqua di ozono disciolto.)

È necessario mantenere pulita l'acqua in ingresso dell'analizzatore della concentrazione di acqua di ozono disciolto e mantenere puliti i sensori interni dell'analizzatore di acqua di ozono disciolto. Si consiglia di calibrare il punto zero dell'analizzatore della concentrazione di ozono disciolto nell'acqua ogni 2 settimane. Quando si calibra il punto zero, è necessario introdurre acqua pulita senza ozono o colore

Analizzatore di ozono disciolto - Caratteristiche del prodotto:

Metodo di prova: metodo di assorbimento UV a doppio percorso, sistema di sorgenti luminose a lunga durata, elevata precisione di misurazione.

Principio di misurazione: Secondo la legge di Lambert Beer, la misurazione precisa viene effettuata attraverso il principio dell'assorbimento fotometrico.

Intervallo di misurazione: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Sistema di sorgente luminosa: sistema di sorgente luminosa ultravioletta di lunga durata estera (lunghezza d'onda 253,7 nm), con una garanzia gratuita di 3 anni.

Utilizzo: installazione e uso interno, dotato di terminali con spina aeronautica impermeabile.

Sistema di piscine luminose: tecnologia separata per piscine luminose, senza perdite, resistenza all'alta pressione e resistenza all'impatto del liquido di campionamento con portata elevata.

Compensazione intelligente: dotata di regolazione automatica dello zero e funzione di compensazione automatica della sorgente luminosa.

Metodo operativo: può essere azzerato manualmente e durante l'azzeramento è necessario assicurarsi che nello strumento non sia presente una soluzione acquosa di ozono.

Unità di visualizzazione: mg/l, ppm opzionale.

Visualizzazione dati: touch screen a colori ad alta definizione.

Funzione di uscita: 4-20 mA, comunicazione RS485.

Regolazione zero automatica: può regolare la luminosità della sorgente luminosa LED ultravioletta in tempo reale in base ai dati di luce di riferimento per mantenere costanti i dati del punto zero, garantendo la stabilità del punto zero.

Versioni multiple:

La versione normale viene utilizzata per l'acqua del rubinetto e l'acqua purificata.

La versione HF può essere utilizzata per una soluzione acquosa di ozono di acido fluoridrico al 20%.

Analizzatore di ozono disciolto - Struttura e composizione del prodotto

【1】 Dimensioni di installazione a parete

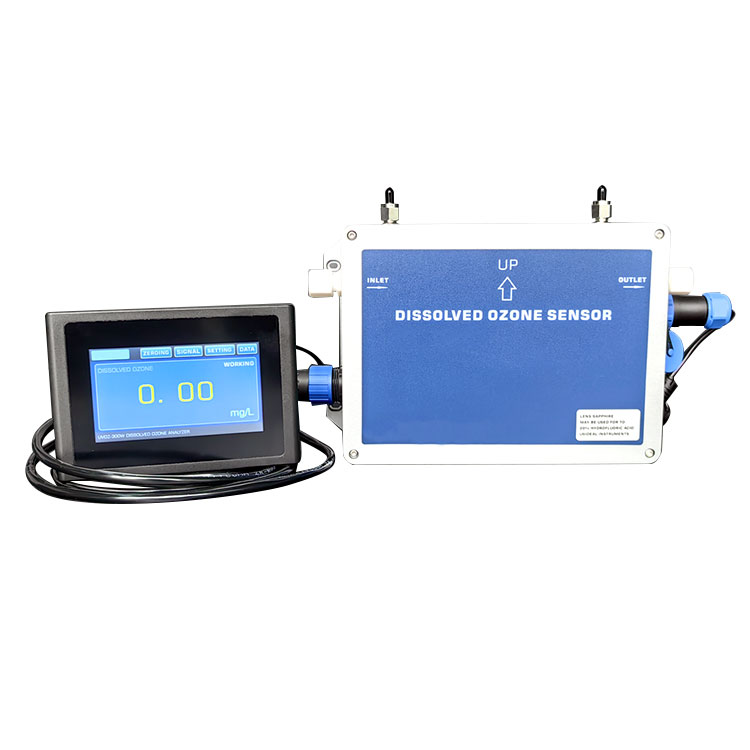

【2】Pannello di visualizzazione e schermo di visualizzazione

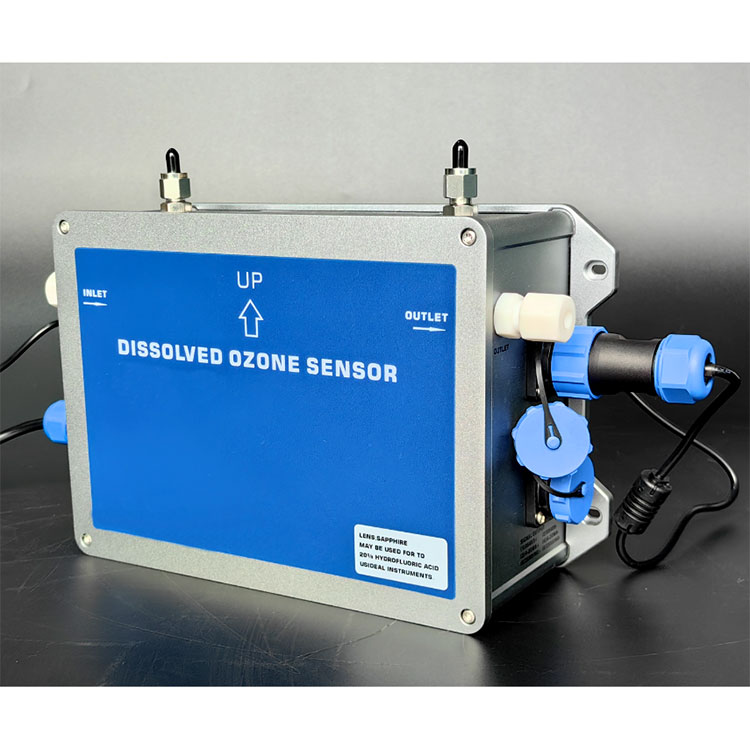

【3】 Ingresso alimentazione, uscita segnale, ingresso e uscita

Ingresso alimentazione:

Uscita terminale del segnale:

Terminale DISPLAY SIGNAL: utilizzato per collegare i segnali del display remoto (questa macchina è già dotata di uno schermo)

L'interfaccia del gas sopra l'analizzatore UV dell'acqua con ozono disciolto viene utilizzata per l'interfaccia dell'aria compressa. Se la temperatura dell'acqua dell'ozono è troppo bassa, si consiglia di introdurre aria compressa nello strumento per evitare la formazione di condensa nella tubazione interna dell'acqua dell'ozono dello strumento.

 Analizzatore di ozono disciolto - Schema del processo di connessione del prodotto

Analizzatore di ozono disciolto - schema di collegamento campionamento ramo pressione positiva

(Si consiglia di utilizzare questo processo di connessione per il campionamento frazionato. Si noti che il flussometro deve essere installato all'uscita dell'analizzatore di ozono disciolto.)

Analizzatore di ozono disciolto, schema di collegamento per il campionamento della pompa dell'acqua a pressione negativa

(Si consiglia di utilizzare questo processo di connessione per il campionamento frazionato. Si noti che il flussometro deve essere installato all'uscita dell'analizzatore di ozono disciolto.)

Nota: il produttore del flussometro dell'ozono disciolto è un accessorio di configurazione standard e la pompa dell'acqua a pressione negativa è un prodotto opzionale. È possibile consultare il produttore per acquistarlo separatamente.

Nota: senza la versione con display, il produttore configurerà separatamente gli accessori touch screen cablati (lunghezza del cavo entro 2 metri)

Analizzatore di ozono disciolto - Parametri tecnici:
