Analizzatore di ozono a parete

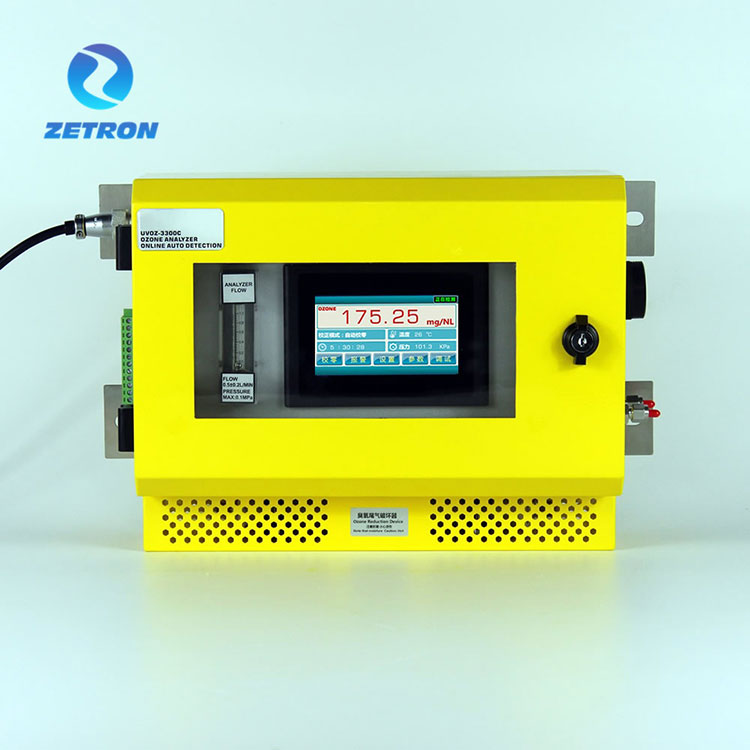

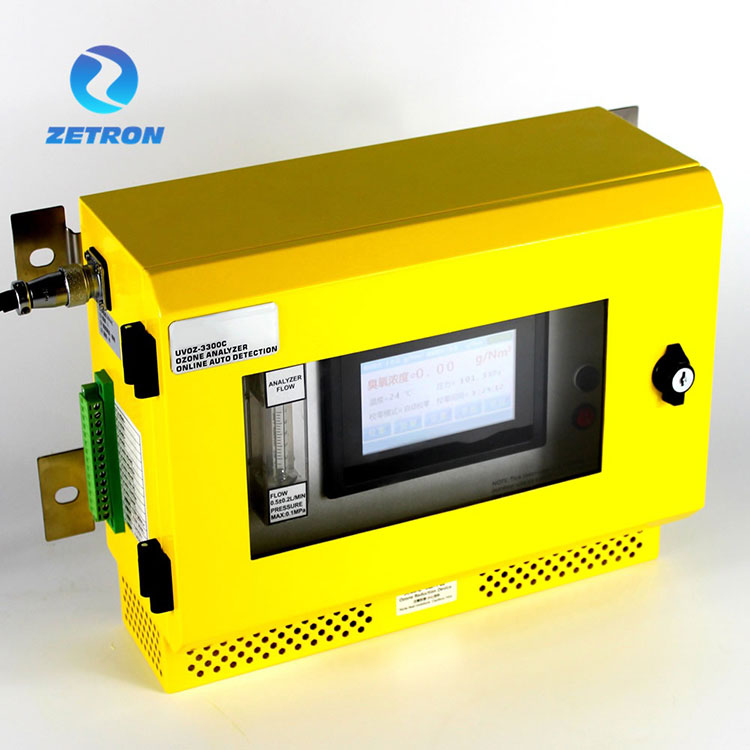

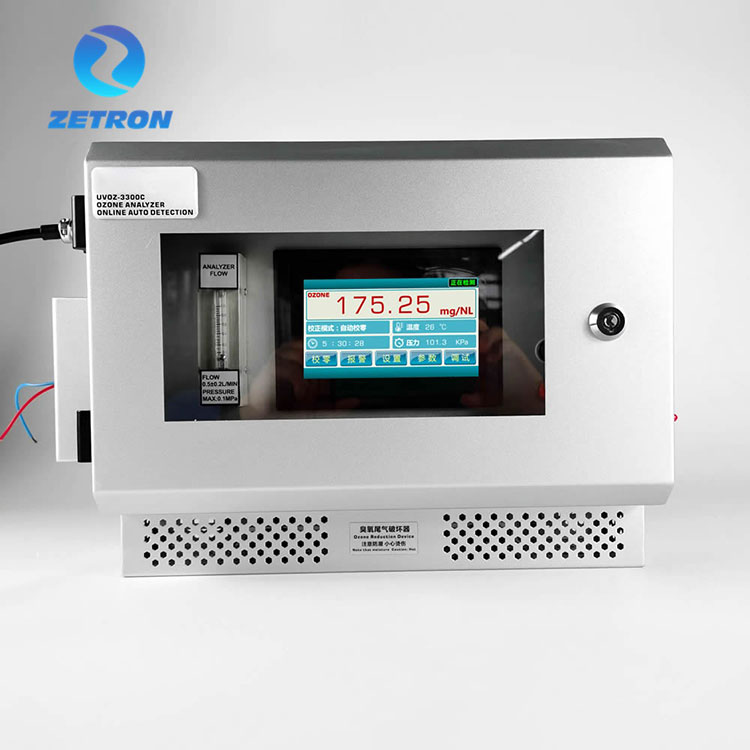

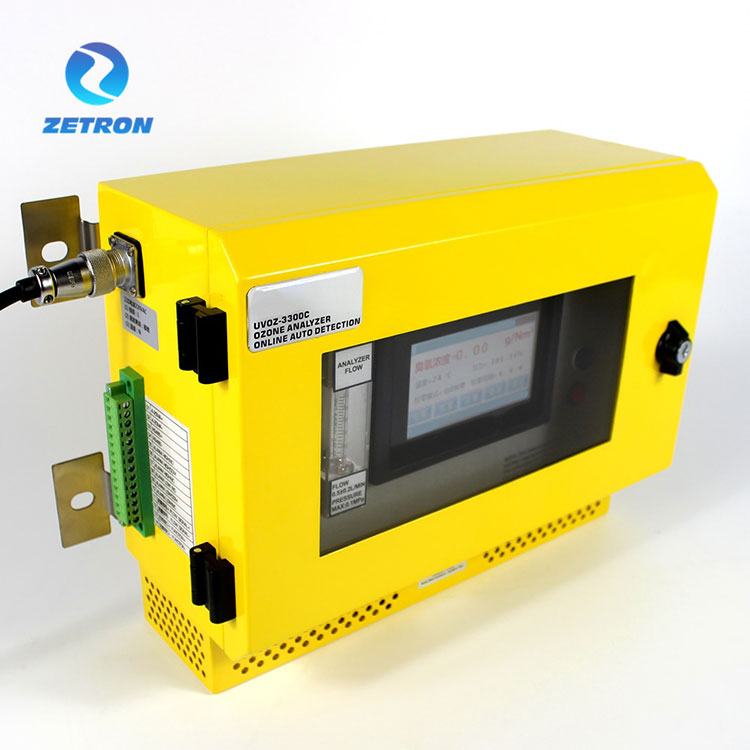

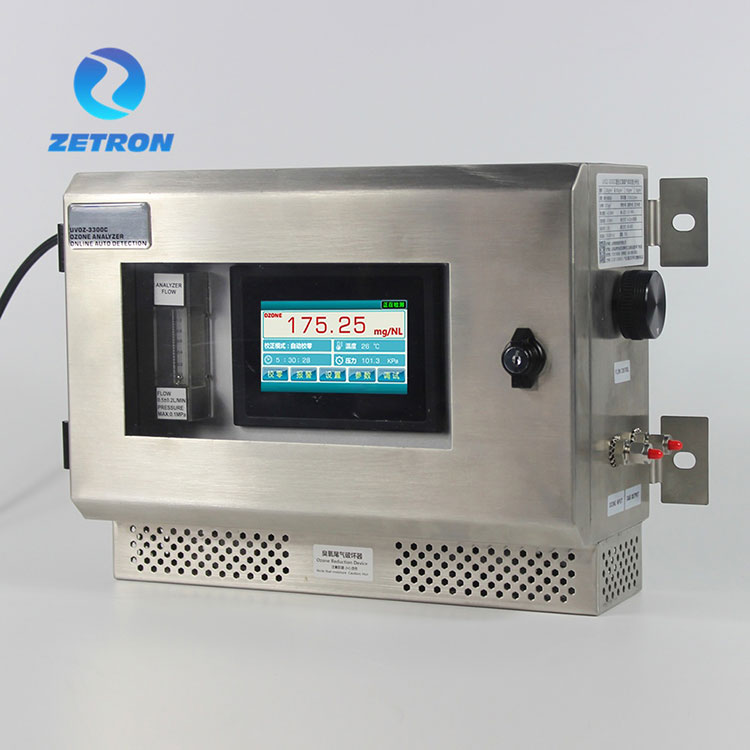

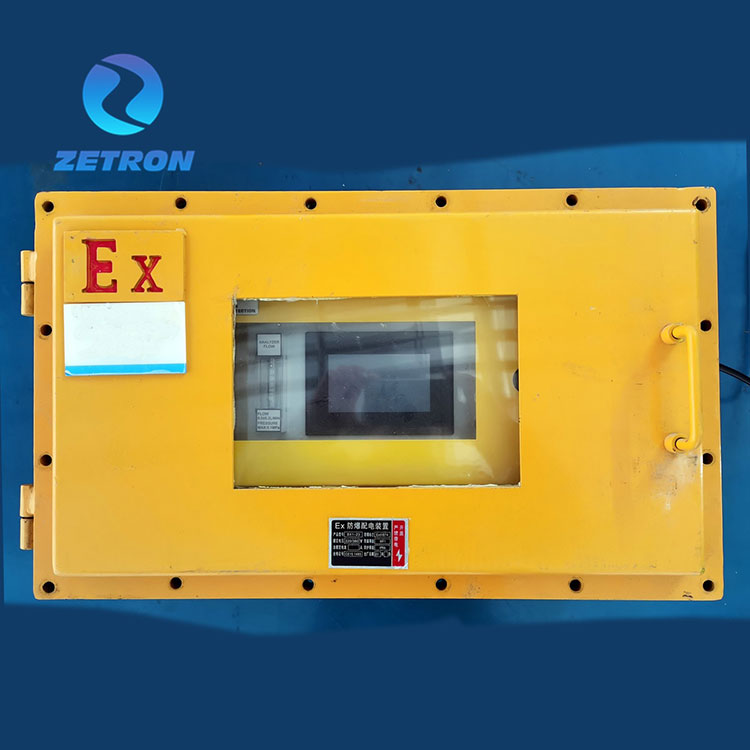

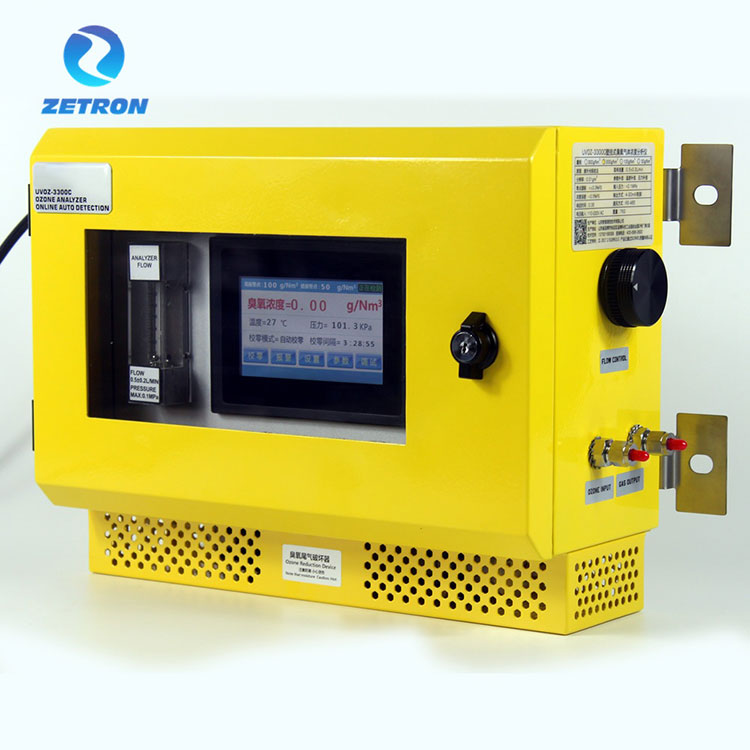

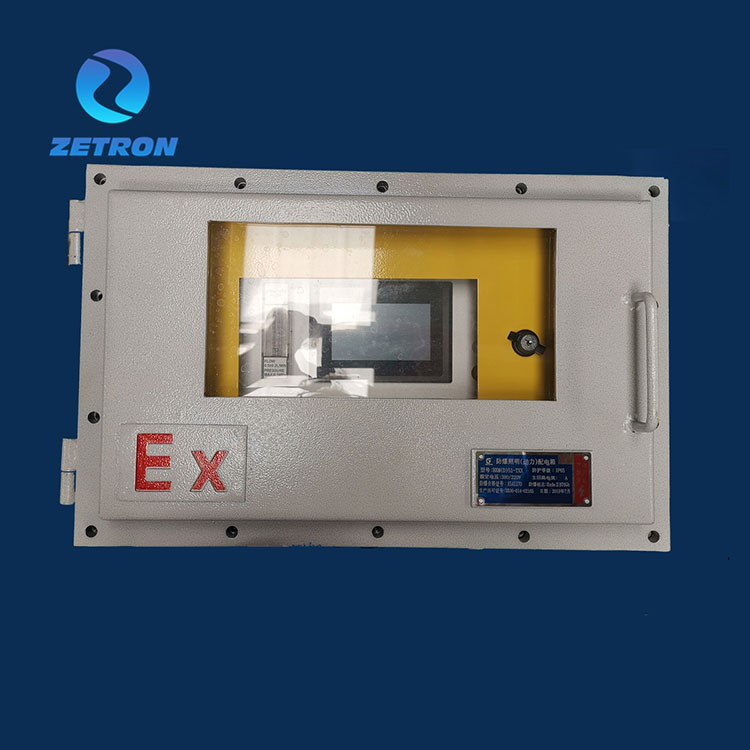

MIC500-OZ Analizzatore di ozono a parete

Basato sulla legge di Lambert Bill, l'analizzatore misura la variazione dell'intensità del segnale luminoso prima e dopo l'assorbimento UV per calcolare l'attuale concentrazione di ozono. L'apparecchiatura adotta l'avanzato sistema a doppia sorgente di luce UV con il sistema di gestione intelligente del tubo della lampada e la tecnologia delle fotocellule separate che consente all'analizzatore di avere le caratteristiche di assenza di perdite, anti alta pressione e anti impatto del gas di campionamento.

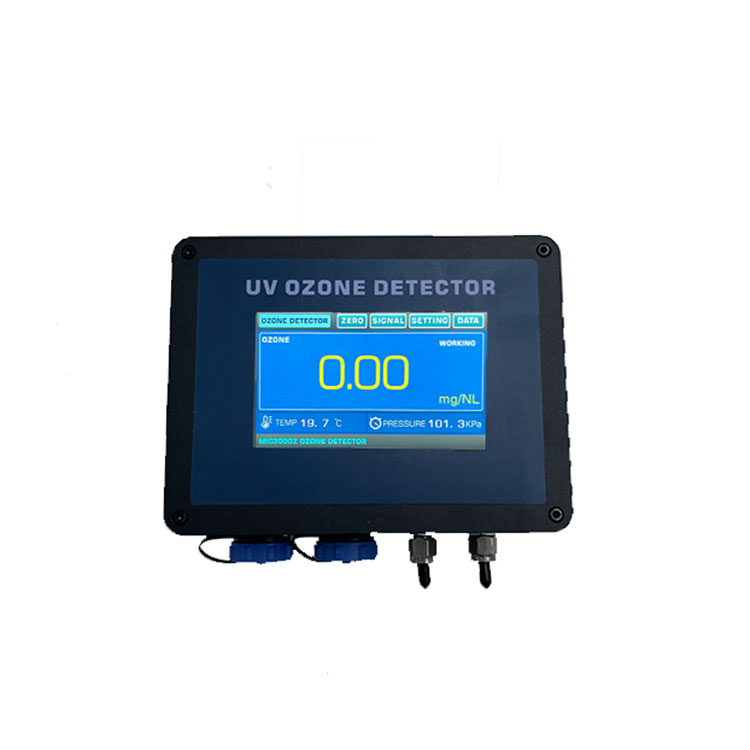

L'analizzatore di ozono montato a parete è dotato di un'interfaccia operativa touch screen che mostra la concentrazione di ozono in tempo reale. E il touch screen è anche dotato di display per la compensazione della pressione e della temperatura. Per l'intervallo ad alta concentrazione (g/Nm3), ha la funzione di ingresso del flusso, che può visualizzare l'uscita del generatore di ozono in tempo reale. Il componente principale adotta un sistema di luce UV a lunga durata con quarzo ad alta trasmissione luminosa per evitare che la deriva dello zero influisca sulla precisione del rilevamento. Non è necessario chiudere l'immissione di ozono durante l'azzeramento per garantire che l'apparecchiatura possa funzionare ininterrottamente 24 ore su 24.

La concentrazione di ozono viene visualizzata in percentuale del peso di ozono (% peso/peso), grammi di ozono per metro cubo normale di gas campione (g/Nm3) sul display alfanumerico. L'unità di concentrazione può essere modificata durante il funzionamento.

Ulteriori parametri modificabili sono tra gli altri:

Unità di visualizzazione della pressione (kPa)

Parametri di allarme (soglia alta/bassa)

Natura del gas di trasporto: aria o ossigeno (incl. PSA)

Parametri dell'interfaccia RS-485

Uscita del segnale 4-20MA

Gamma opzionale e modalità di lavoro

 Caratteristiche Tecniche

La struttura

INGRESSO ALIMENTAZIONE:

USCITA SEGNALAZIONE ALLARME

USCITA SINGOLA

La connessione e il processo

Diagramma del processo di campionamento della pressione attiva dell'analizzatore di ozono

Istruzioni operative

【1】.Condizioni d'uso

Questo analizzatore viene utilizzato per l'installazione e il funzionamento in interni. Si consiglia di preriscaldare per 5 minuti e quindi di azzerare una volta. Può essere utilizzato online per 24 ore. Si prega di prestare attenzione alla sicurezza dell'alimentazione e dell'ambiente durante l'utilizzo. È dotato di un sistema di monitoraggio della sorgente luminosa a LED UV e il sistema verrà regolato in base alla luminosità della sorgente luminosa. Se la deviazione zero senza ozono, è possibile azzerarla manualmente per pulire. Occasionalmente si verifica una deviazione zero che può essere ignorata.

【2】 Le precauzioni

①Questo analizzatore di ozono viene utilizzato per interni e l'ambiente deve essere mantenuto ventilato, asciutto e privo di altri gas corrosivi. In particolare, se nell'ambiente è presente ammoniaca, acido cloridrico, acido solfidrico e altri gas, è necessario proteggerli tempestivamente dalla corrosione. Qualsiasi problema causato da questa condizione non rientra nella garanzia gratuita.

②Deve essere garantito il gas ozono pulito e secco. Se necessario rilevare la concentrazione di gas ozono in luoghi umidi o con presenza di olio, polveri, all'ingresso dello strumento devono essere installati filtri (filtri fumi) e deumidificatori (condensatori elettronici). Altrimenti qualsiasi problema causato da questa condizione non rientra nella garanzia gratuita.

③È severamente vietato collegare l'uscita del distruttore dei gas di scarico alla tubazione principale e il gas di scarico deve essere svuotato o distrutto.

④Se lo strumento non viene utilizzato per un lungo periodo, è necessario elettrificare regolarmente il riscaldatore e conservare lo strumento al riparo dall'umidità

⑤ Il distruttore di gas di scarico nello stato di funzionamento sarà entusiasta, è severamente vietato il contatto diretto con le mani. Prestare attenzione al fatto che il distruttore dei gas di scarico non sarà valido se rimane a lungo nell'isolamento dall'umidità. Se si riscontra un traboccamento di gas ozono all'uscita, contattare il produttore per sostituirlo.

⑥Il tubo di collegamento in ingresso deve utilizzare il materiale PTFE.

⑦Il filtro dell'aria del produttore può filtrare solo le particelle di polvere. Se l'utente deve rilevare il gas ozono con nebbia d'olio, nebbia d'acqua e altri mezzi, contattare il produttore in tempo per personalizzare il dispositivo di pretrattamento.

C. Interfaccia operativa

（alta concentrazione 0-300 g/Nm3   0-200 g/Nm3   0-100 g/Nm3  0-50 g/Nm3）

funzione di visualizzazione normale dell'interfaccia principale

"Funzionamento", "calibrazione" ed "errore" vengono visualizzati nell'angolo in basso a destra dell'interfaccia di visualizzazione della schermata principale.

●FUNZIONANTE: esegue lo stato del test

●ZEROING: lo strumento è in operazione di calibrazione dello zero

●ERRORE: guasto dell'analizzatore di ozono. Si prega di contattare tempestivamente il produttore.

●CARICAMENTO: dopo aver acceso lo strumento, la macchina calda visualizza lo stato di caricamento

Menù di azzeramento

Gli utenti possono scegliere tra le modalità "calibrazione zero manuale" e "calibrazione zero automatica" in base alla situazione.

L'intervallo di calibrazione dello zero automatico può essere impostato dagli utenti in base alle proprie esigenze.

Quando viene rilevato un valore di concentrazione di ozono ≥ 100 g/Nm3, il produttore consiglia un tempo di calibrazione zero automatica di 24-96 ore.

Quando si rilevano valori di concentrazione di ozono ≤100 g/Nm3, il produttore consiglia un tempo di calibrazione zero automatica di 8-12 ore.

Il pulsante "Manual Zero Calibration Once", quando attivato, esegue un'operazione di calibrazione dello zero sull'analizzatore di concentrazione di gas di ozono.

Menù segnali

Gli utenti possono impostare "punti di allarme alti" e "punti di allarme bassi" in base alla loro situazione. Lo strumento con due set di segnali relè in uscita, gli utenti possono collegare due set di segnali relè NO, COM, NC.

Quando si utilizzano segnali relè, è necessario notare che i segnali relè devono avere un ingresso di alimentazione CC con un massimo di 24 V. Cercare di evitare l'accesso diretto ai segnali relè da 220 V CA.

Menù di impostazione

UN. Gli utenti possono impostare la "compensazione della temperatura" per portare i valori in posizioni "aperte" e "chiuse" con i calcoli della concentrazione di ozono.

B. Gli utenti possono impostare la "compensazione della pressione" per portare i valori in posizioni "aperte" e "chiuse" con i calcoli della concentrazione di ozono. Questo trasmettitore di pressione dello strumento supporta il campionamento del pompaggio e la compensazione attiva della pressione.

C. Gli utenti possono scegliere l'unità come di seguito in base alla situazione:

Spiegazione aggiuntiva:

Le unità g/Nm3 e g/m3 NTP indicano la concentrazione di ozono alla temperatura standard (probabilmente 20 ℃) ​​e alla pressione standard (101,325 KPa).g/m3 NTP

（NTP- temperatura e pressione normali, STP- temperatura e pressione standard)

g/Nm3 è espressione di espressione internazionale. La visualizzazione segue la pratica internazionale e adotta la modalità di espressione della concentrazione g/Nm3.

Menù DATI

Visualizza la schermata principale del menu parametri.

I valori dei dati nel menu dei parametri sono gli stessi degli indicatori dei parametri utilizzati dal personale tecnico del produttore per valutare le prestazioni dell'analizzatore di ozono. Questa pagina dei parametri visualizza i vari parametri dell'analizzatore di ozono ad assorbimento ultravioletto a doppio percorso, utilizzato per determinare se l'analizzatore di ozono è in stato di rilevamento e visualizzazione normale.

●UVLED-R: la reazione è la sorgente luminosa UV in assenza di parametri di intensità luminosa del gas.

●UVLED-M: il parametro dell'intensità della luce della sorgente di luce UV dopo aver attraversato la camera di rilevamento (cella luminosa).

●DATA-ZERO eDATA-ABSR sono un valore di dati parametrico ottenuto dall'analizzatore di ozono secondo la legge di Bill Lambert e l'algoritmo del programma.

Stato del sistema: "NORMALE" e "ERRORE" possono giudicare se l'analizzatore di ozono può funzionare normalmente in base al calcolo dei parametri dello strumento.

●Il valore LED-S rappresenta la capacità dell'utente di ricalibrare i dati del sensore di concentrazione del gas ozono in base ai cambiamenti nella concentrazione attuale.

Il rapporto di riferimento riflette l'intensità dell'attuale sorgente di luce LED ultravioletta quando non è stata esposta al gas.

Il valore di riferimento riflette il parametro dell'intensità di illuminazione della sorgente luminosa LED ultravioletta senza passaggio attraverso il gas durante la calibrazione zero.

Funzione di regolazione automatica: lo sfondo dello strumento registrerà la luminosità (valore di riferimento) del LED ultravioletto durante la calibrazione zero. Quando la luminosità del LED ultravioletto devia, il sistema correggerà automaticamente la luminosità del LED ultravioletto, in modo che il punto zero del sensore di concentrazione del gas ozono venga regolato automaticamente entro un determinato intervallo, evitando efficacemente la deviazione del punto zero.

Menù di debug

Il menu della modalità debug contiene le impostazioni di base e la regolazione dei parametri. Gli utenti non tentano di accedere al menu password, quando l'errore della password raggiunge un determinato intervallo di tempo, lo strumento si bloccherà automaticamente con la schermata blu.

Questa interfaccia operativa in background e le impostazioni possono modificare e modificare i parametri dell'analizzatore di ozono, come "coefficiente di concentrazione", "luminosità della lampada UV", "valore 4-20 mA", "temperatura", "pressione", "parametri del ricevitore fotoelettrico", "valore di correzione", "ritorno al valore zero".

【4】Istruzioni per la comunicazione

●uscita singola 4-20MA

L'uscita del segnale 4-20MA è un'uscita attiva. Gli utenti possono accedere direttamente alle apparecchiature di acquisizione dati come computer a chip singolo o PLC. Non caricare mai la tensione sulla porta del segnale 4-20MA.

●Comunicazione RS-485（Funzione di selezione）

NOTA: impostazione dell'indirizzo sul display touchscreen!

●Comunicazione RS-485（Funzione di selezione）

Modalità di comunicazione: Modbus-RTU (RS－485)；

Parametri di comunicazione:9600,8,N,1;

Formato dati: ricezione esadecimale, invio esadecimale

Leggi il valore del registro:

Restituire i dati

Scrivi il registro:

Valore restituito:

7. La manutenzione

Nell'utilizzo normale, la durata effettiva dipende dall'ambiente del sito. Si consiglia di calibrare l'analizzatore una volta ogni 18 mesi tramite restituzione al produttore (la calibrazione è gratuita, le spese di restituzione e trasporto sono a carico dell'utente). In ambienti difficili, si consiglia di calibrare il sensore una volta ogni 12 mesi per garantire la validità dei dati del test. Elementi di manutenzione come i seguenti:

(1) Se sono presenti perdite nel sistema di aspirazione; se il tubo di collegamento del gas è usurato; se il connettore è fissato.

(2)Non vi è alcun allentamento o rottura della linea e della presa di alimentazione.

(3)Se vi sono perdite all'interno dell'analizzatore, se si sente l'odore del gas ozono.

(4)Altro problema anomalo.

Se si verifica uno dei problemi sopra indicati, informare il produttore il prima possibile.

8. Le precauzioni

R. È severamente vietato smontare e montare l'attrezzatura. Le etichette devono essere mantenute intatte durante l'uso, altrimenti non vi sarà alcuna garanzia.

B. La manutenzione deve essere eseguita da una persona professionale.

C. Non smontare arbitrariamente ed evitare danni inutili durante l'apertura dell'apparecchiatura.

D. Mantenere l'apparecchiatura pulita, non toccare lo schermo con oggetti duri per evitare di graffiare lo schermo.

E. Spegnere l'alimentazione ed evitare l'umidità quando l'apparecchiatura è vicina.

F. In caso di situazione anomala, spegnere immediatamente l'alimentazione e interrompere la fonte di gas e contattare tempestivamente il produttore.

9. Lo stoccaggio

Lo strumento deve essere conservato in un ambiente ben ventilato, asciutto e non corrosivo con una temperatura ambiente compresa tra -10 ℃ ~ + 40 ℃, e un'umidità relativa non superiore all'80%. Il gas di campionamento con un'umidità relativa non superiore all'80% e la temperatura del gas devono essere compresi tra－50℃～＋80℃.

10.Termine di validità

La vita del prodotto dipende dal grado di invecchiamento del dispositivo elettronico. Dopo aver sostituito il dispositivo elettronico obsoleto, il prodotto può essere utilizzato normalmente.

Intervallo di prova:	□0-300 g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Risoluzione dello schermo:	□0,01 g/m²   nota: 1 mg/l=1 g/m3=467 ppm
Unità di visualizzazione:	□g/Nm3  □mg/NL   □%WT
Metodo di campionamento:	□campionamento della pressione attiva  □campionamento del pompaggio
Interfaccia del contenuto:	□concentrazione di ozono   □compensazione della temperatura
	□compensazione della pressione
Vita della sorgente luminosa:	Circa 30.000-50.000 ore
Interfaccia di visualizzazione:	Interfaccia operativa touch screen da 4,3 pollici
Funzione ausiliaria:	compensazione di temperatura e pressione
Flusso di campionamento:	0,5 l±0,2 l/min
Pressione di ingresso:	<0,1 MPa
Errore di concentrazione:	<0,3%FS
Deviazione della linea:	<0,2%FS
Deriva zero:	<±0,3%.FS
Tempo di risposta:	il segnale è 0,03 S, la visualizzazione è 0,3 S.
Temperatura ambiente:	-20～50℃；
Calibro di campionamento della connessione in serie:	Campionamento bypassΦ6 (interfaccia a torsione rapida 6*4mm) Campionamento bypassΦ8 (interfaccia a rotazione rapida 8*6mm)
Modalità di comunicazione:	RS-485
Modalità di uscita:	4-20 mA
Segnale relè:	Allarme alto, Allarme basso
Alimentazione elettrica:	CA 110-220 V;

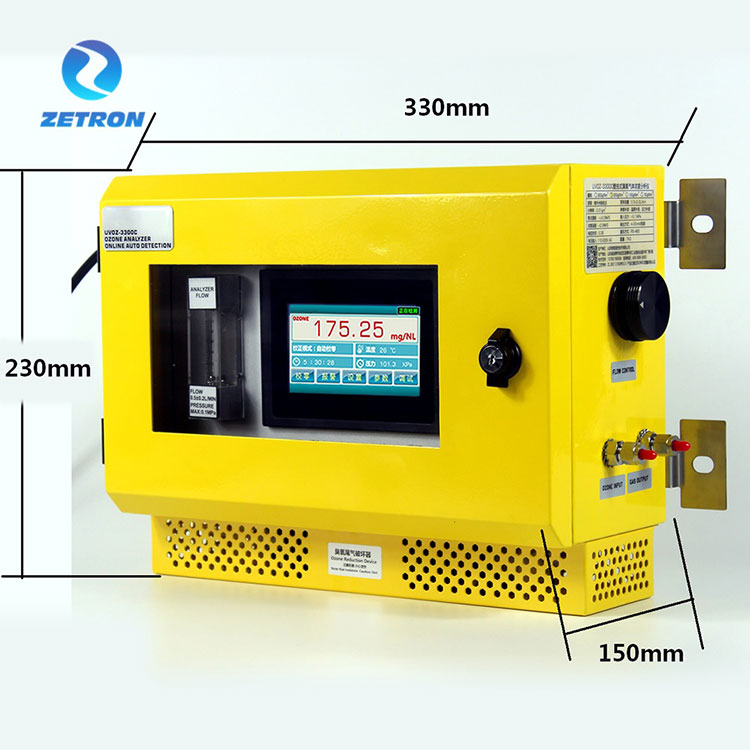

Dimensione:	230 mm (altezza) × 330 mm (larghezza) × 150 mm (profondità)
Configurazione standard:	□Misuratore di flusso antisettico     □filtro   □Distruttore del gas di coda dell'ozono  □ pompa di campionamento
