Rilevatore di ozono UV

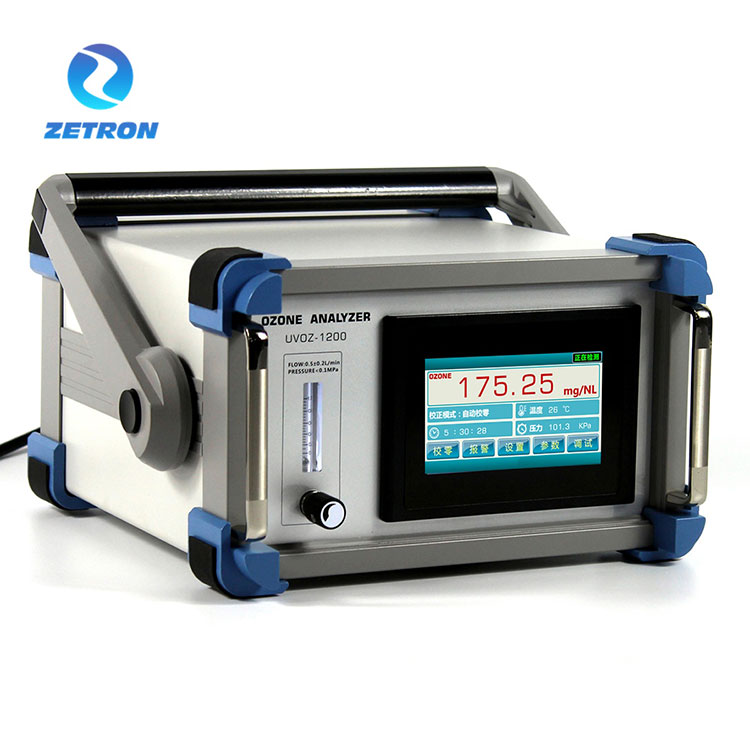

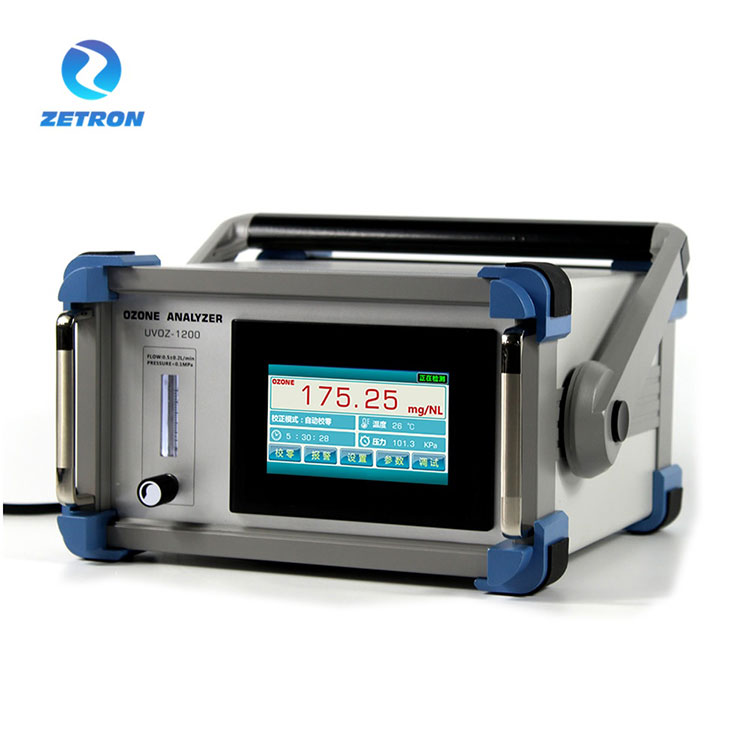

Rilevatore di ozono UV PTM600OZ

Descrizione generale

Il rilevatore di ozono UV è un fotometro a doppio raggio basato su microprocessore (UV 254 nm) per misurare il contenuto di ozono nell'aria o nell'ossigeno.

Per valutare il contenuto di ozono nel gas campione, l'UVOZONE DETECTOR misura la radiazione UV nel canale di misurazione, la radiazione UV nel canale di riferimento, la temperatura e la pressione nella cuvetta.

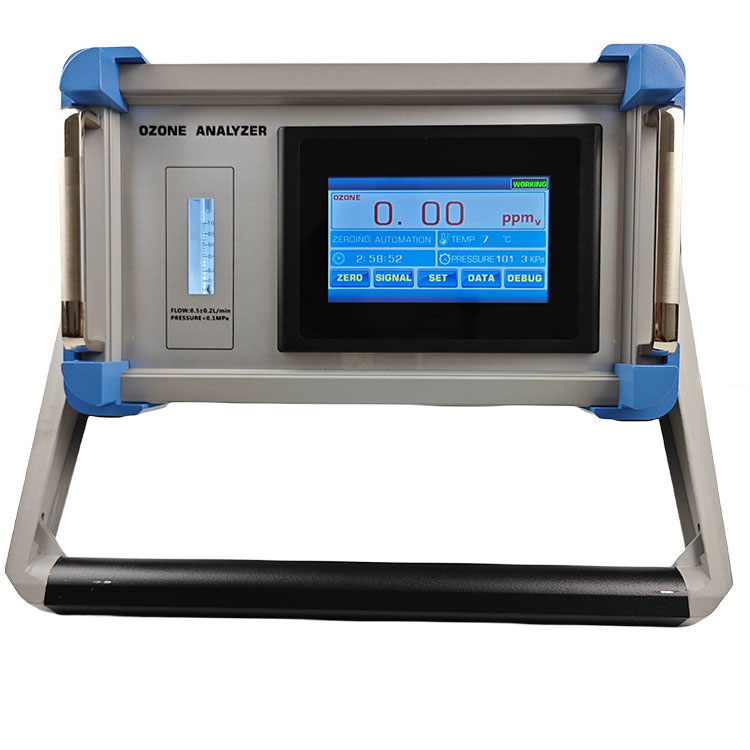

L'analizzatore di ozono è dotato di un'interfaccia operativa touch screen che mostra la concentrazione di ozono in tempo reale. E il touch screen è anche dotato di display per la compensazione della pressione e della temperatura. Per l'intervallo ad alta concentrazione (g/Nm3), ha la funzione di ingresso del flusso, che può visualizzare l'uscita del generatore di ozono in tempo reale. Il componente principale adotta un sistema di luce UV a lunga durata con quarzo ad alta trasmissione luminosa per evitare che la deriva dello zero influisca sulla precisione del rilevamento. Non è necessario chiudere l'immissione di ozono durante l'azzeramento per garantire che l'apparecchiatura possa funzionare ininterrottamente 24 ore su 24.

La concentrazione di ozono viene visualizzata in percentuale del peso di ozono (% peso/peso), grammi di ozono per metro cubo normale di gas campione (g/Nm3) o ppmv (AQ: g/m3 o ppm) sul display alfanumerico. L'unità di concentrazione può essere modificata durante il funzionamento.

Ulteriori parametri modificabili sono tra gli altri:

Unità di visualizzazione della pressione (kPa)

Parametri di allarme (soglia alta/bassa)

Natura del gas di trasporto: aria o ossigeno (incl. PSA)

Parametri dell'interfaccia RS-485

Uscita del segnale 4-20MA

Installazione e collegamento elettrico

Per il collegamento del gas campione è necessario utilizzare un tubo PTFE da 6 x 4 mm (che forniremo su richiesta). Il gas campione deve essere collegato tramite il filtro del gas campione ("IN"). Il ritardo della misurazione della concentrazione dipende da

a) la portata del gas campione,

b) la lunghezza del tubo che collega l'analizzatore,

c) la sezione del tubo (si consiglia un tubo 6x4 mm, non di più!),

d) il ritardo dell'analizzatore stesso. Alla portata consigliata compresa tra 0,2 e 1 l/min, il ritardo sarà compreso tra 2 e 0,4 s con una lunghezza del tubo 6 x 4 mm di 2 m.

I seguenti disegni mostrano le possibili configurazioni:

Metodo di campionamento: campionamento a pressione positiva;

Interfaccia display: interfaccia operativa touch screen da 4,3 pollici;

Interfaccia contenuti: concentrazione di ozono, temperatura, pressione;

Funzioni ausiliarie: compensazione della temperatura, compensazione della pressione;

Unità di visualizzazione: g/Nm3, mg/NL opzionale;

Risoluzione dello schermo: 0,01 g/Nm3;

Portata del gas: 0,5 L±0,2 L/min;

Pressione di ingresso: <0,1 MPa;

Errore di concentrazione: massimo 0,5% FS;

Errore lineare: massimo 0,5% FS;

Deriva dello zero: <± 0,3%. Vendo;

Tempo di reazione: ≤ 1 secondo;

Temperatura ambientale: -30~80 ℃;

Metodo di interfaccia della tubazione: serraggio rapido (acciaio inossidabile);

Diametro campionamento bypass: Φ 6 (6 mm * 4 mm);

Metodo di comunicazione: RS-485;

Modalità di uscita: 4-20 mA (attiva);

Alimentazione: 24 V CC;

Dimensioni: 120 mm (altezza) × 160 mm (larghezza) × 60 mm di profondità;

Nota: 1 mg/l=1 g/m3=467 ppm;

Garanzia gratuita: 24 mesi (per l'host);

Configurazione standard: flussometro anticorrosione, distruttore di scarico dell'ozono, filtro di aspirazione dell'ozono (polvere).

Caratteristiche del prodotto:

Caratteristiche di misurazione: tecnologia brevettata con funzione di regolazione automatica del punto zero, principio di assorbimento ultravioletto a doppio percorso, sorgente luminosa LED ultravioletta estranea a lunga durata, funzionamento continuo, garantendo la stabilità della concentrazione di rilevamento.

Metodo di prova: metodo di assorbimento UV a doppio percorso, sistema di sorgenti luminose a lunga durata, elevata precisione di misurazione.

Principio di misurazione: secondo la legge di Lambert Beer, le misurazioni accurate vengono effettuate attraverso il principio dell'assorbimento fotometrico.

Sistema di sorgente luminosa: sistema di sorgente luminosa ultravioletta di lunga durata estera (sorgente luminosa LED ultravioletta con lente), con una garanzia gratuita di 2 anni.

Utilizzo: si consiglia di installarlo e utilizzarlo all'interno, dotato di tappi aeronautici impermeabili.

Sistema di piscine luminose: tecnologia separata per piscine luminose, senza perdite, resistente all'alta pressione e all'impatto del gas di campionamento a flusso elevato.

Compensazione intelligente: compensazione e display integrati di temperatura e pressione, con automa

La struttura

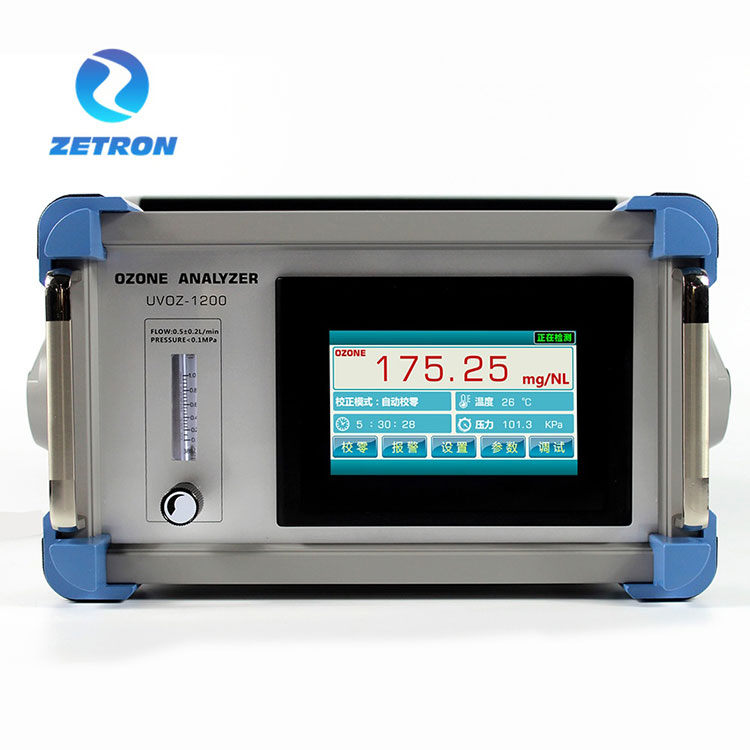

Pannello di visualizzazione e schermo di visualizzazione

Ingresso alimentazione, uscita segnale, ingresso ozono, uscita ozono

Ingresso alimentazione:

Uscita terminale del segnale:

La connessione e il processo

RILEVATORE UV DI OZONO, schema di collegamento per il campionamento a ramo parallelo

(Nota: si consiglia di utilizzare questo processo di connessione, campionare separatamente ed esaurire l'atmosfera dopo aver attraversato il dispositivo di distruzione dello scarico dell'ozono.)

RILEVATORE UV DI OZONO, schema di collegamento per campionamento in serie

(Nota: quando si utilizza questo processo di connessione, è importante notare che la pressione nella tubazione di uscita del generatore di ozono deve essere stabile. La compensazione del trasmettitore di pressione integrato farà fluttuare il valore di concentrazione di ozono rilevato entro un determinato intervallo.)

Modello: RILEVATORE UV DI OZONO

Campo di misura: 0-300 g/Nm3

Intervallo opzionale: 0-300 g/Nm3, 0-100 g/Nm3, 0-50 g/Nm3;

Durata della sorgente luminosa: circa 30.000-50.000 ore;
