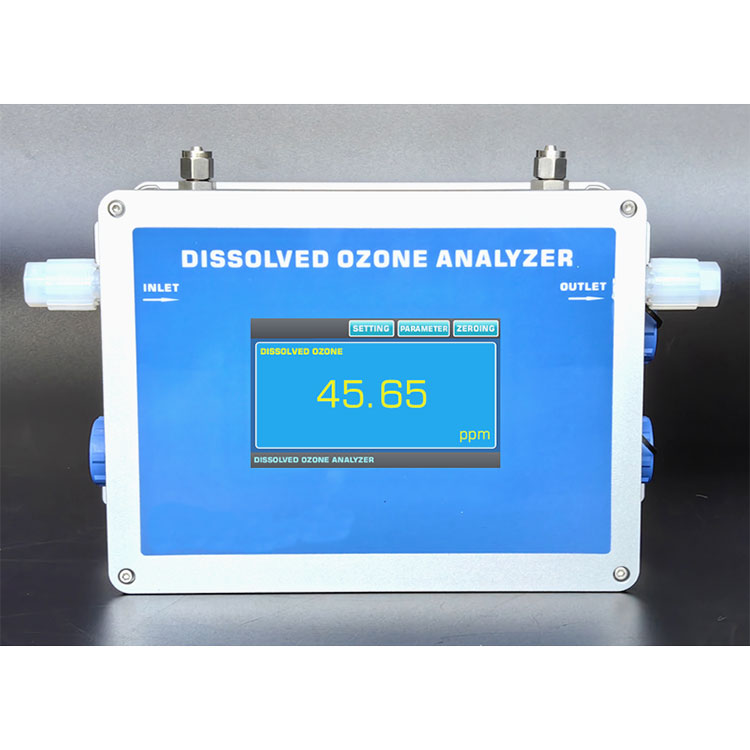

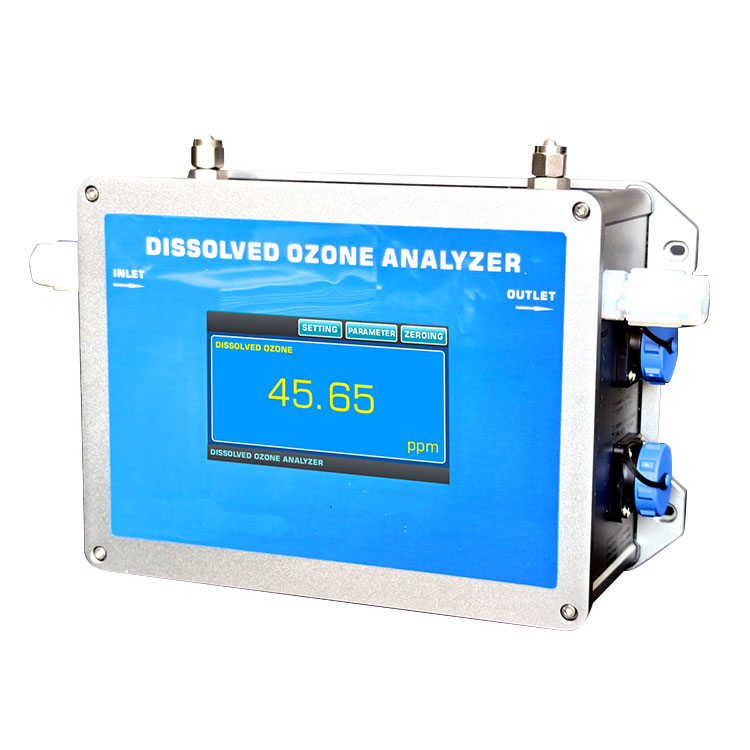

Analizzatore di ozono disciolto

Analizzatore di ozono disciolto

Principio di rilevamento: metodo di assorbimento del doppio percorso UV, utilizzato per l'analisi e il rilevamento della concentrazione di acqua di ozono disciolta nell'acqua del rubinetto, nell'acqua pura o nell'industria dei semiconduttori.

Intervallo di misurazione: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120ppm; 0-180ppm; 0-200 ppm.

Caratteristiche del prodotto: questo analizzatore di ozono disciolto UV ha una funzione di regolazione automatica della sorgente di luce interna, che può regolare la luminosità della sorgente di luce a LED in tempo reale in base ai dati della luce di riferimento del punto zero per garantire la stabilità del punto zero. Questo analizzatore di concentrazione di acqua di ozono ottica UV può essere collegato in parallelo o in serie alla pipeline di acqua di ozono disciolta, utilizzata principalmente per l'analisi e il rilevamento della concentrazione di acqua di ozono disciolta in acqua di rubinetto, acqua pura o semiconduttore.

Questo analizzatore di ozono disciolto ha una funzione del sistema di regolazione automatico con una sorgente di luce UV, che può regolare la luminosità della sorgente di luce a LED UV in tempo reale in base ai dati della luce di riferimento per mantenere i dati di punti zero costanti, garantendo la stabilità del punto zero. È un prodotto brevettato della nostra azienda. Questo analizzatore di concentrazione di acqua di ozono ottica UV può funzionare continuamente senza fermarsi per 24 ore.

Analizzatore di ozono disciolto - Panoramica del prodotto

L'analizzatore di concentrazione di ozono disciolto è una misurazione diretta del contenuto di ozono nell'acqua ultrapura o nell'acqua di torbidità costante mediante spettrofotometria ultravioletta. La versione personalizzabile è HF, che può essere utilizzata per una soluzione acquosa di ozono di acido idrofluorico al 20%. I materiali a contatto con acqua di ozono includono PTFE, FFPM, PFA e quarzo o zaffiro. L'analizzatore di concentrazione di acqua disciolta UVOZ-180W è dotato di ingresso e uscita ed è dotato di un'interfaccia di funzionamento del touchscreen. L'uscita è direttamente collegata al PLC con linee di segnale 4-20MA e RS-485.

L'analizzatore di concentrazione di ozono disciolto ha una funzione del sistema di regolazione automatico con una sorgente di luce UV, che può regolare la luminosità della sorgente di luce LED UV in tempo reale in base ai dati della luce di riferimento per mantenere i dati a punti zero costanti, garantendo la stabilità del punto zero. È un prodotto brevettato della nostra azienda. Questo analizzatore di ozono può funzionare continuamente senza fermarsi per 24 ore. La stabilità superiore di questo analizzatore di concentrazione di ozono si ottiene attraverso l'uso di un vero sistema ottico a doppia fascia e una sorgente di luce a LED ultravioletta estremamente lunga.

Il guscio dell'analizzatore di concentrazione di ozono disciolto è un guscio di alluminio con progettazione a prova di splash, livello di protezione: IP65, dimensione: 260x160x90mm (WXHXD) e peso di circa 3 chilogrammi. Questo analizzatore di concentrazione di acqua di ozono disciolto può essere montato a parete, con un design del gancio sul retro. Quando è richiesta l'installazione, vengono fornite quattro staffe di montaggio.

La portata dell'ingresso dell'analizzatore di concentrazione dell'acqua di ozono disciolto è di 200-300 ml/min. Se è necessario il controllo del flusso, una valvola a farfalla o un misuratore di flusso deve essere installato all'uscita dell'analizzatore di concentrazione dell'acqua di ozono disciolto. Questa valvola a farfalla deve essere posizionata dietro il sensore (mai di fronte a essa! Installazione di una valvola a farfalla all'ingresso genererà bolle, quindi è severamente vietato per l'acqua di ozono con bolle d'acqua per entrare nell'analisi dell'acqua di ozono distinta.)

È necessario mantenere la pulizia dell'acqua di ingresso dell'analizzatore di concentrazione dell'acqua di ozono disciolto e mantenere la pulizia dei sensori interni dell'analizzatore dell'acqua di ozono disciolto. Si consiglia di calibrare il punto zero dell'analizzatore di concentrazione dell'acqua di ozono disciolto ogni 2 settimane. Quando si calibra il punto zero, è necessario introdurre acqua pulita senza ozono o colore

Analizzatore di ozono disciolto - Caratteristiche del prodotto:

Metodo di prova: metodo di assorbimento UV a doppio percorso, sistema di fonte di luce lunga, alta precisione di misurazione.

Principio di misurazione: secondo la legge sulla birra Lambert, la misurazione precisa viene effettuata attraverso il principio di assorbimento fotometrico.

Intervallo di misurazione: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120ppm; 0-180ppm; 0-200 ppm.

Sistema di sorgente luminosa: sistema di sorgente luminosa ultravioletta di lunga durata straniera (lunghezza d'onda 253,7 nm), con una garanzia libera di 3 anni.

Utilizzo: installazione e utilizzo interno, dotati di terminali per spine aviazione impermeabili.

Sistema della piscina leggera: tecnologia separata della piscina leggera, perdite prive di perdite, resistenza ad alta pressione e resistenza all'elevato impatto del liquido di campionamento della portata.

Compensazione intelligente: dotato di regolazione automatica zero e funzione di compensazione della sorgente di luce automatica.

Metodo operativo: può essere azzerato manualmente e durante lo zero, è necessario garantire che non vi sia soluzione acquosa di ozono nello strumento.

Unità di visualizzazione: mg/l, ppm opzionale.

Visualizzazione dei dati: touchscreen a colori ad alta definizione.

Funzione di output: 4-20MA, comunicazione rs485.

Regolazione automatica zero: può regolare la luminosità della sorgente di luce a LED ultravioletta in tempo reale in base ai dati della luce di riferimento per mantenere i dati di un punto zero costanti, garantendo la stabilità del punto zero.

Versioni multiple:

La versione normale viene utilizzata per l'acqua del rubinetto e l'acqua purificata.

La versione HF può essere utilizzata per una soluzione acquosa di ozono acido idrofluorico al 20%.

Analizzatore di ozono disciolto - Struttura e composizione del prodotto

【1】 Dimensioni di installazione montate a parete

【2】 Pannello di visualizzazione e schermo di visualizzazione

【3】 Ingresso di potenza, uscita del segnale, ingresso e uscita

Input di potenza:

Uscita terminale del segnale:

Terminale del segnale di dissampatto: utilizzato per collegare i segnali di visualizzazione remoto (questa macchina ha già uno schermo di visualizzazione)

L'interfaccia del gas sopra l'analizzatore di acqua di ozono disciolto UV viene utilizzata per l'interfaccia dell'aria compressa. Se la temperatura dell'acqua dell'ozono è troppo bassa, si consiglia di introdurre aria compressa allo strumento per prevenire la condensa nella pipeline di acqua di ozono interno dello strumento.

Analizzatore di ozono disciolto - Diagramma del processo di connessione del prodotto

Analizzatore di ozono disciolto - diagramma di collegamento di campionamento del ramo di pressione positiva

(Si consiglia di utilizzare questo processo di connessione per il campionamento diviso. Si noti che il contatore di flusso deve essere installato all'uscita dell'analizzatore dell'acqua di ozono disciolto.)

Analizzatore di ozono disciolto, diagramma di collegamento della pompa dell'acqua di pressione negativa

(Si consiglia di utilizzare questo processo di connessione per il campionamento diviso. Si noti che il contatore di flusso deve essere installato all'uscita dell'analizzatore dell'acqua di ozono disciolto.)

NOTA: il produttore del misuratore dell'acqua di ozono disciolto è un accessorio di configurazione standard e la pompa dell'acqua a pressione negativa è un prodotto opzionale. È possibile consultare il produttore per acquistarlo separatamente.

Nota: senza versione di visualizzazione, il produttore configurerà separatamente gli accessori touchscreen cablati (lunghezza del filo entro 2 metri)

Analizzatore di ozono disciolto - Parametri tecnici:
