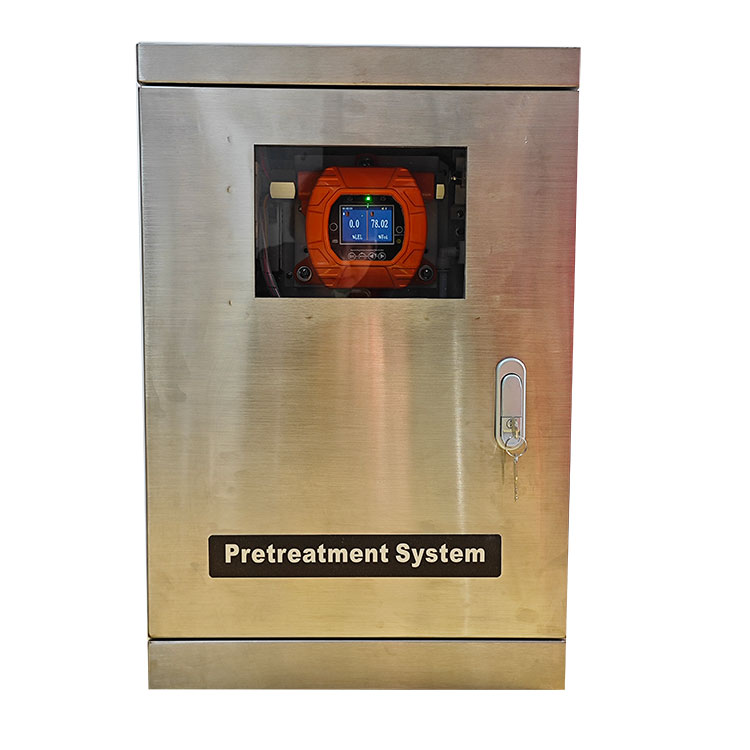

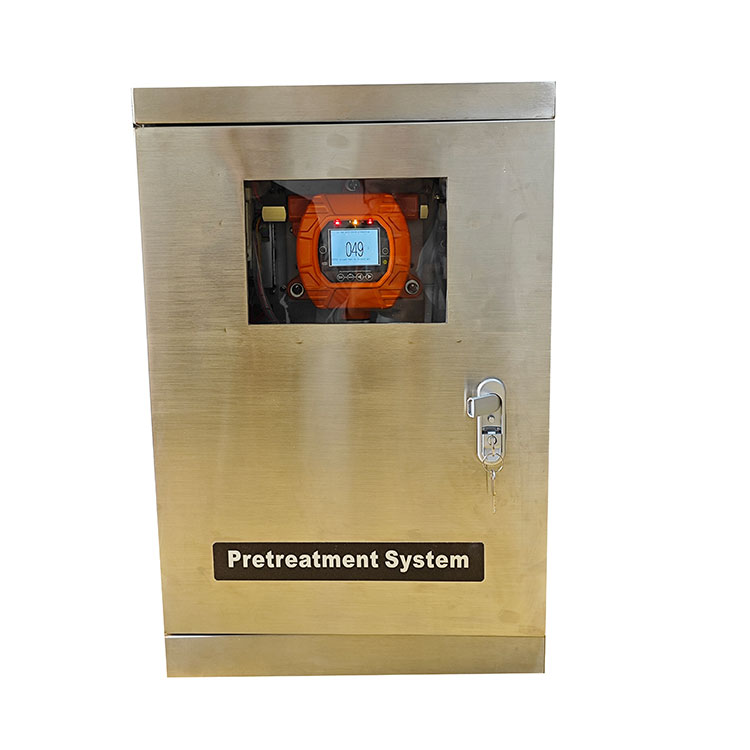

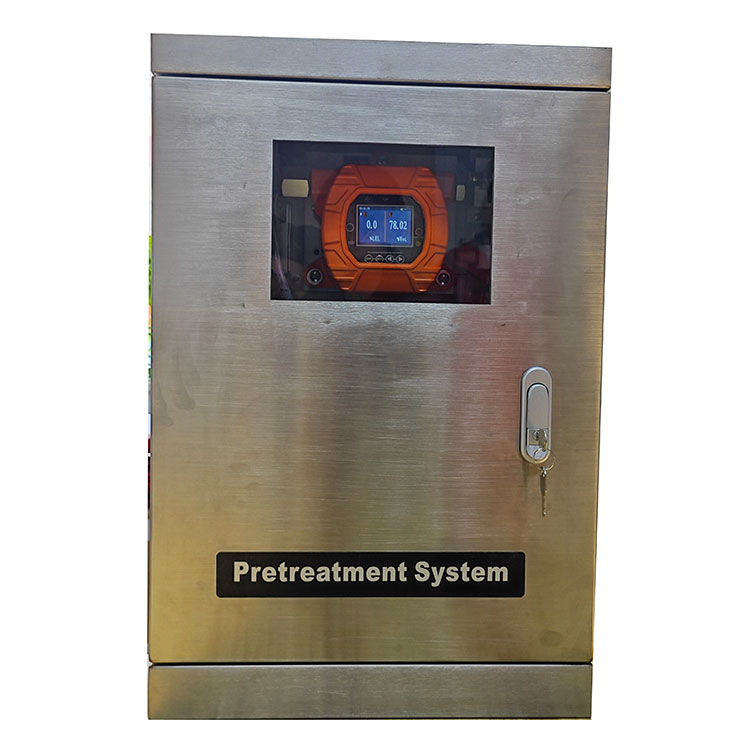

Semplice sistema di rilevamento del gas

Il sistema di rilevamento del gas semplice Th-1000B viene utilizzato principalmente nel settore dell'analisi del gas. Il principio principale è campionare il gas misurato in loco per la deumidificazione e la filtrazione della polvere e mantenere la temperatura e l'umidità della costante di gas misurata all'interno di un determinato intervallo, in modo che l'analizzatore di gas possa rilevare la concentrazione normalmente. L'intero processo è automatizzato e non richiede un intervento umano. Il sistema di pretrattamento del gas Th1000 viene utilizzato in occasioni in cui il gas misurato ha poca polvere, vapore acqueo e temperatura normale.

Invia richiesta

Caratteristiche del prodotto

Design impermeabile, rilevamento rapido e stabile.

Il semplice sistema di rilevamento del gas può essere integrato nel telaio o esternamente.

La distanza di campionamento standard è di 10 metri e la distanza massima di campionamento con la pompa del vuoto opzionale è di oltre 70 metri.

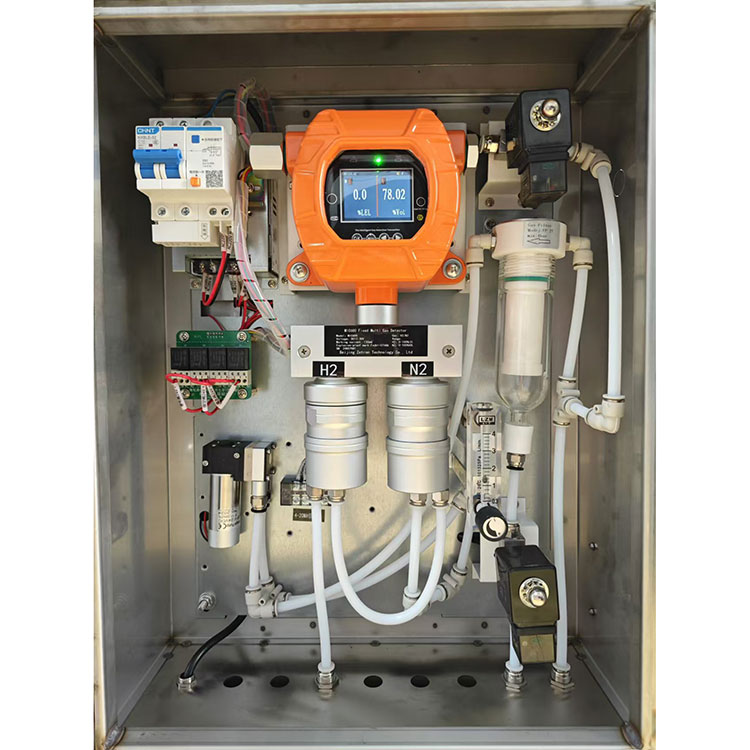

Configurazione del prodotto

TH-1000B	Configurazione di preelaborazione
Caratteristiche: con finestra Occasioni applicabili: Temperatura normale Una piccola quantità di vapore acqueo Una piccola quantità di polvere	201 telaio in acciaio inossidabile (con finestra) Chassis a prova di esplosione, telaio a prova di esplosione personalizzabile
	Rilevatore di gas MIC-500S
	Filtro a condensa in vetro
	Valvola di scarico elettromagnetica
	Pompa DC senza spazzole
	Relay Expansion Board
	Sistema di gestione dell'alimentazione
	Connettore di flusso-through
	Collegamento del tubo
	Dimensioni (600400170mm)

Gas di rilevamento	Gas tossici, ossigeno, anidride carbonica, gas infiammabili ed esplosivi, TVOC, ecc.
Intervallo di rilevamento	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%LEL; 0 ~ 200mg/L; 0 ~ 20%, 50%, 100%Vol; Altre gamme sono opzionali,
Risoluzione	0,001 ppm, 0,01 ppm, 0,1 ppm, 1ppm; 0,1%LEL; 0,1 mg/l; 0,01%vol, 0,001%vol; Altre risoluzioni possono essere personalizzate,
Principio di rilevamento	Elettrochimica, combustione catalitica, infrarossi, conducibilità termica, fotoion PID, assorbimento UV, TDLAS laser, ecc., A seconda del tipo di gas, della gamma, dell'ambiente del sito e delle esigenze degli utenti.
Precisione tipica	≤ ± 3%F.S (una maggiore precisione può essere personalizzata in base alle prestazioni del sensore)
Linearità	Più o meno il 2% o meno
Tempo di risposta	T90≤30 secondi
Gas campione elaborato	La temperatura non è alta, il vapore acqueo non è grande e la polvere non è molto
Gas campione elaborato	(Quando l'umidità è troppo alta e la polvere è grande, sono necessari altri pretrattamenti)
Modalità di lavoro	Temperatura costante: 25 ℃ dopo il trattamento, può essere impostato (facoltativo)
Tensione di lavoro	Umidità costante: il 70%di RH, l'umidità dopo il trattamento, può essere impostato (facoltativo)
Ambiente di lavoro	Fare un funzionamento continuo fisso, misurazione del tipo di pompa (pressione positiva, pressione negativa, ambiente sotto vuoto)
Distanza di campionamento	220VAC, 50Hz
Modalità di visualizzazione	Temperatura operativa -40 ℃ ~ +70 ℃ (valore tipico), umidità relativa≤99%RH, pressione: 0,1 MPa +/- 20%,
Uscita del segnale	Temperatura di campionamento: -40 ℃ ~ +70 ℃ (standard)
Modalità di allarme	Lo standard è di 10 metri, la distanza di campionamento della pompa del vuoto ad alta potenza opzionale è maggiore di 70 metri, se la pressione del gas misurato è relativamente grande, la distanza di campionamento è corrispondente
Livello di protezione	Display a colori HD da 1,7 pollici sul sito,
Interfaccia elettrica	① THREE (quattro) Sistema di filo 4 ~ 20Ma, può essere collegato a vari controller di allarme, PLC, DC e altri sistemi di controllo;
Materiale della scatola esterna	2 bus RS485 (RTU), protocollo Modbus standard;
Dimensioni esterne	③2 set di relè in uscita di switch di allarme alto e basso (set standard 1, facoltativamente aggiungi 1 set), contatto passivo (nodo a secco)
Accessori standard	Opzionale: 0 ~ 20Ma, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, trasmissione wireless, trasmissione di rete, allarme SMS
Certificato di qualificazione del produttore	L'uscita predefinita è 1. Output a due contatti passivi (nodo secco) sono opzionali. I punti di allarme possono essere impostati. Allarme udibile e visivo in loco (opzionale)
