Telemetro per gas micro laser

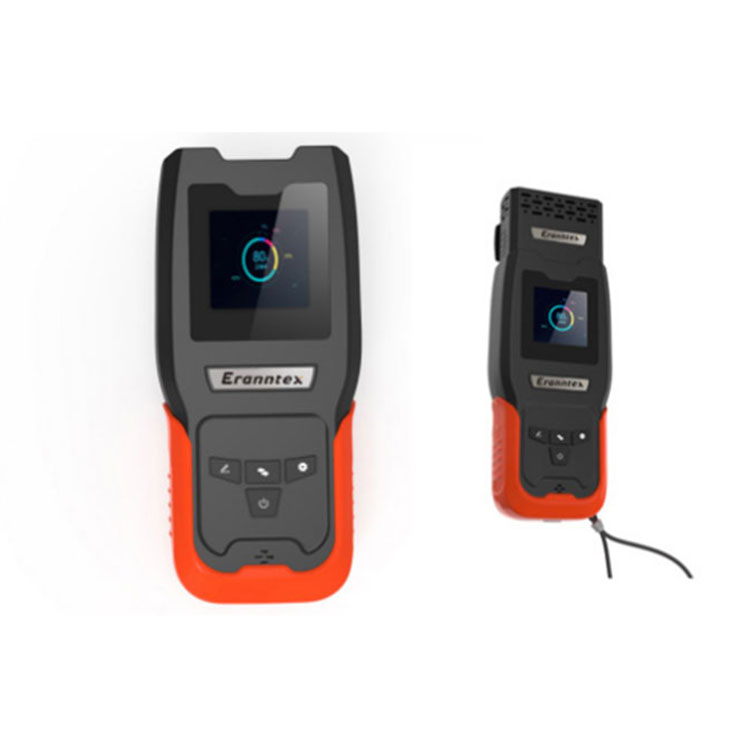

Telemetro per gas micro laser (modello applicabile: MS104K-TDLAS)

Il telemetro per gas micro laser di questo produttore Zetron è un dispositivo basato sulla tecnologia della spettroscopia di assorbimento laser che consente la misurazione senza contatto della concentrazione di gas naturale. Viene spesso utilizzato nelle stazioni di gas naturale, nell'ispezione del gas urbano e in altre occasioni.

Gli standard di esecuzione di questo prodotto sono:

GB3836. 1-2010 "Atmosfere esplosive Parte 1: Requisiti generali per le apparecchiature"

GB3836.4-2010 "Atmosfere esplosive Parte 4: Apparecchiature protette da "i" a sicurezza intrinseca"

Caratteristiche:

Il design miniaturizzato adotta un design microstrutturale altamente integrato, di piccole dimensioni, leggero e che può essere riposto in una tasca.

L'espansione multifunzionale include la funzione Bluetooth opzionale, la funzione di misurazione della distanza integrata e la funzione di rilevamento della cappa di raccolta dell'aria. Condizioni ambientali operative

Pressione atmosferica: (70~116) kPa

Temperatura ambiente: (-20~ +50)C

Umidità relativa: ≤95%RH (+25°C)

l’effetto sull’ambiente

Il funzionamento di questo telemetro per gas laser Micro non può causare interferenze dannose.

Il funzionamento di questo prodotto non è influenzato in una certa misura da interferenze esterne o anche da interferenze dannose.

Peso del prodotto

Peso unitario: 0,25 kg di peso netto)

Peso di spedizione: 1,0 kg (peso lordo)

Descrizione chiave

Tasto Home: tieni premuto per 2 secondi per accendere e spegnere il telefono.

Tasto di impostazione: fare clic sull'interfaccia principale per accedere all'impostazione del valore di allarme.

Tasto incremento valore allarme:

Nell'impostazione del valore dell'allarme, fare clic una volta e il valore dell'allarme aumenterà di 50 ppm. mo

Tasto decremento valore allarme:

Nell'impostazione del valore dell'allarme, fare clic una volta e il valore dell'allarme diminuirà di 50 ppm. mo

Istruzioni

Aprire il copriobiettivo

Ruotare il copriobiettivo di 90° per aprirlo. Fare attenzione a non ruotarlo oltre i 90°, altrimenti potrebbe causare danni ai componenti interni.

6.2 Accensione e spegnimento del laser

Quando si avvia il test, premere il pulsante di accensione per accendere la macchina. A questo punto, il laser indicatore è acceso e sempre acceso, mentre il laser di rilevamento è acceso. Dopo un tempo di stabilizzazione compreso tra 3 e 4 secondi è possibile avviare il test continuo. Quando si interrompe il rilevamento, tenere premuto il pulsante di accensione per spegnere lo strumento. A questo punto, viene indicato che il laser è spento e lo strumento entra nello stato di spegnimento.

6.3 Avviare il rilevamento

Durante il rilevamento, puntare il laser indicatore sul target da misurare e il display visualizzerà la concentrazione integrata di metano nell'area misurata, in ppm·mo.

Nota:

ppm.m è l'unità di concentrazione integrata e rappresenta il prodotto della concentrazione di metano e della larghezza. Tra questi, ppm è l'unità di concentrazione del gas, cioè “parti per milione”, che indica la concentrazione di metano; = è l'unità di lunghezza "metro", che indica la larghezza della massa d'aria misurata.

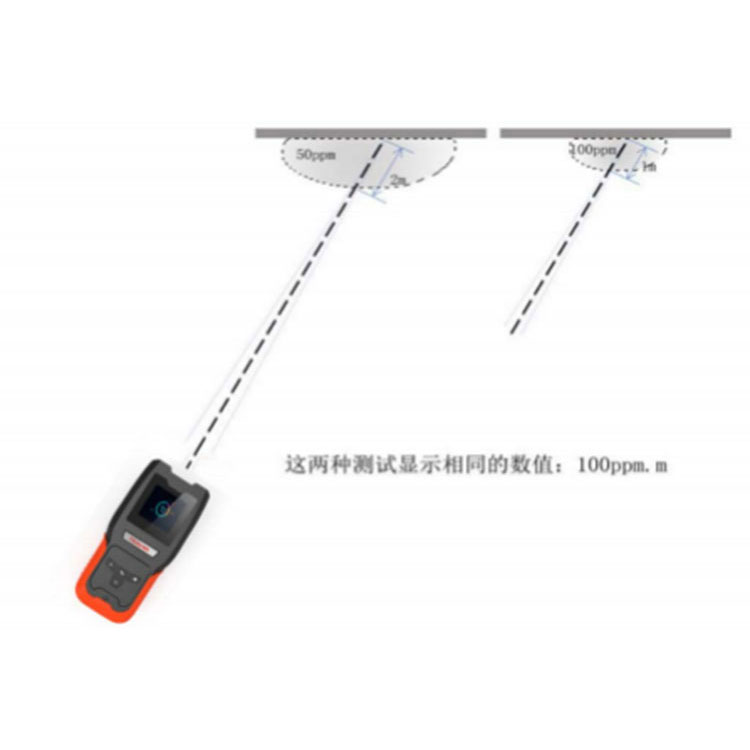

Esempio: il rilevamento viene eseguito a 5 metri di distanza dal target misurato. Se la concentrazione della massa d'aria di perdita di metano è 500 ppm e la larghezza è 1 metro, la concentrazione integrata della massa d'aria di perdita di metano è 500 ppm x 1 m = 500 ppm·m. In questo momento, il valore visualizzato dallo strumento è 500 gpm· m

6.4 Allarme

Quando viene rilevato che il valore della concentrazione di metano supera il valore di allarme impostato, lo strumento emetterà un allarme e il dispositivo continuerà a vibrare.

6.5 Ricarica del dispositivo

Quando la carica della batteria è troppo bassa, il dispositivo deve essere caricato tramite il caricabatterie del dispositivo o un caricabatterie standard con una specifica di uscita di 4,2 V/2 A. Durante la ricarica, accedere all'interfaccia di ricarica. Fare clic su qualsiasi pulsante per riattivare lo schermo e controllare lo stato di carica.

7 suggerimenti per il rilevamento

7.1 Indicazioni generali

1) Poiché il gas metano è meno denso dell'aria, dopo la perdita si diffonderà verso l'alto. Pertanto, è meglio puntare il laser indicatore su una posizione da 10 a 20 cm sopra l'oggetto da misurare durante l'ispezione.

2) Durante il test, prestare attenzione alla barra dell'indicatore dell'intensità della luce di ritorno sullo schermo del display. Se il numero delle barre indicatrici dell'intensità della luce di ritorno è molto piccolo, significa che il segnale laser riflesso ricevuto dallo strumento è molto debole. A questo punto, l'angolo o la posizione dovrebbero essere modificati per il rilevamento.

3) Durante il test, l'indicatore laser deve essere irradiato sugli edifici da testare, tubi, pareti, pavimenti, terreno, alberi e altri oggetti facilmente riflettenti, in modo che lo strumento possa ricevere segnali laser riflessi più forti.

4) Durante il rilevamento, padroneggiare la mira e controllare la velocità di scansione. Movimenti violenti o improvvisi causeranno false misurazioni o falsi allarmi da parte dello strumento.

5) Quando il target da misurare presenta un punto cieco di rilevamento che potrebbe non essere irradiato dal laser, modificare l'orientamento per il rilevamento o eseguire un rilevamento approssimativo dell'area adiacente del target da misurare.

7.2 Rilevamento per diverse occasioni

1) Quando si rilevano condotte sotterranee, il gas fuoriuscito spesso non fuoriesce direttamente sopra il punto di perdita, ma si diffonde lentamente nel terreno e fuoriesce da terreni sciolti o fessure del cemento. Pertanto, la scansione delle chiavi dovrebbe essere eseguita su terreno sciolto, crepe nel cemento, bocche di pozzi di forni, ecc.

2) Quando si ispezionano le tubazioni di terra, provare a utilizzare la tubazione stessa o gli oggetti vicini come riflettori per concentrarsi sulla scansione di valvole, flange e altri luoghi soggetti a perdite.

3) Quando si testano le case dei residenti, non è necessario entrare all'interno della distanza di rilevamento. Devi solo scansionare il vetro della cucina al piano di sotto.

4) Quando si testa un piccolo punto di perdita, è necessario posizionarsi in un luogo sottovento, eseguire test ripetuti a circa 3 metri di distanza dall'obiettivo e prestare attenzione ai cambiamenti nei valori sul display.

5) Quando si misurano target con sfondi altamente riflettenti, potrebbero verificarsi falsi allarmi. Si prega di prestare particolare attenzione se la barra dell'indicatore dell'intensità della luce di ritorno sul pannello del display è troppo alta. A questo punto, regolare l'angolo di misurazione per evitare falsi allarmi causati da forti riflessioni. .

6) La distanza di rilevamento di questo strumento è di 30 metri. Durante il rilevamento effettivo, questa distanza è correlata a fattori quali l'ambiente in loco, i riflettori e gli angoli di riflessione. In generale, maggiore è la distanza di rilevamento, più debole sarà l'intensità del segnale laser ricevuto dallo strumento e diminuirà anche la precisione di rilevamento. Pertanto, quando viene rilevata un'indicazione di perdita di gas a lunga distanza, è necessario spostare lo strumento

Rilevare attentamente la posizione più vicina al target misurato per ottenere risultati di rilevamento più accurati.

7.3 Come determinare l'entità della perdita

Durante il test, per determinare la portata della perdita, seguire i passaggi seguenti.

1) Iniziare la scansione con lo strumento rivolto nella direzione del vento.

2) Prendi il luogo con la concentrazione più alta come punto di divisione.

3) Modificare l'orientamento ed eseguire nuovamente la scansione dell'area della perdita.

4) Se la perdita viene ancora visualizzata dopo aver cambiato l'orientamento, significa che la posizione definita è corretta.

5) Se non viene visualizzata alcuna perdita dopo aver cambiato l'orientamento, la perdita di gas potrebbe essere influenzata dalla direzione del vento. Eseguire la scansione con altri orientamenti.

7.4 Fattori generali che influenzano la precisione del rilevamento

1) Alcuni oggetti o materiali riflettono il laser troppo forte o lo assorbono troppo forte, il che può facilmente far sì che lo strumento visualizzi valori di rilevamento errati. Come: vetro, lenti, riflettori, ecc.

2) Poiché il gas si diffonde più velocemente quando la temperatura è molto alta o il vento è forte, quando ci sono meno perdite, il gas fuoriuscito non può essere concentrato e potrebbe esserci una grande deviazione nel valore di rilevamento.

3) Questo telemetro non reagisce ad altri gas infiammabili come etano e propano
